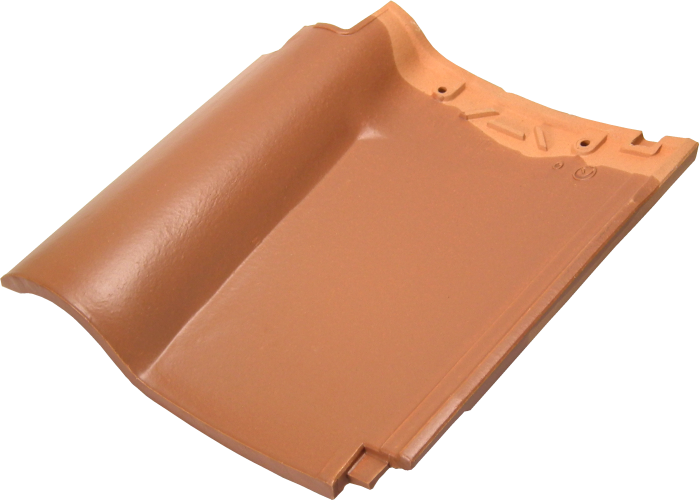

ニューセラECOⅡ



石州瓦の高い品質と技術、S瓦の持つ洗練された美しいフォルムと感性がひとつになって生まれた日本の風土に最適なS瓦です。
気品のあるやさしい曲線美と深い味わいのある色つやが現代建築を引き立てます。

カラーバリエーション

銀黒(ぎんぐろ)

マットブラック

マットブラウン

檜皮(ひわだ)

白樺(しらかば)

花梨(かりん)

楓(かえで)

商品の特徴

一体袖
袖瓦はJ形と同じ一体形状。従来の袖瓦をかぶせるものと比べスッキリした稜線と防災・防水性も格段に向上、屋根の軽量化にも貢献します。

防水性能
先端のエッジを立てた切り落とし形状が、流れ落ちる雨水を蹴飛ばして逆流が起こりにくくなります。

耐風性能
従来のおしりの部分に設けた重なり板で、瓦同士を押さえ込む合体構造。風による瓦の浮き上がりを阻止。特に左下からの逆風に、大きな威力を発揮します。

デザイン性
やさしい曲線と一体袖が、スッキリした美しい屋根の葺きあがりを実現します。

2段水がえしシステム
サイドへの水の流れを食い止めるため2段の水がえし。

切り落とし形状
先端のエッジを立てた切り落とし形状が、流れ落ちる雨水を蹴飛ばして逆流が起こりにくくなります。

瓦同士の合体構造
従来のおしりの部分に設けた重なり板で、瓦同士を押さえ込む合体構造。風による瓦の浮き上がりを阻止。特に左下からの逆風に、大きな威力を発揮します。

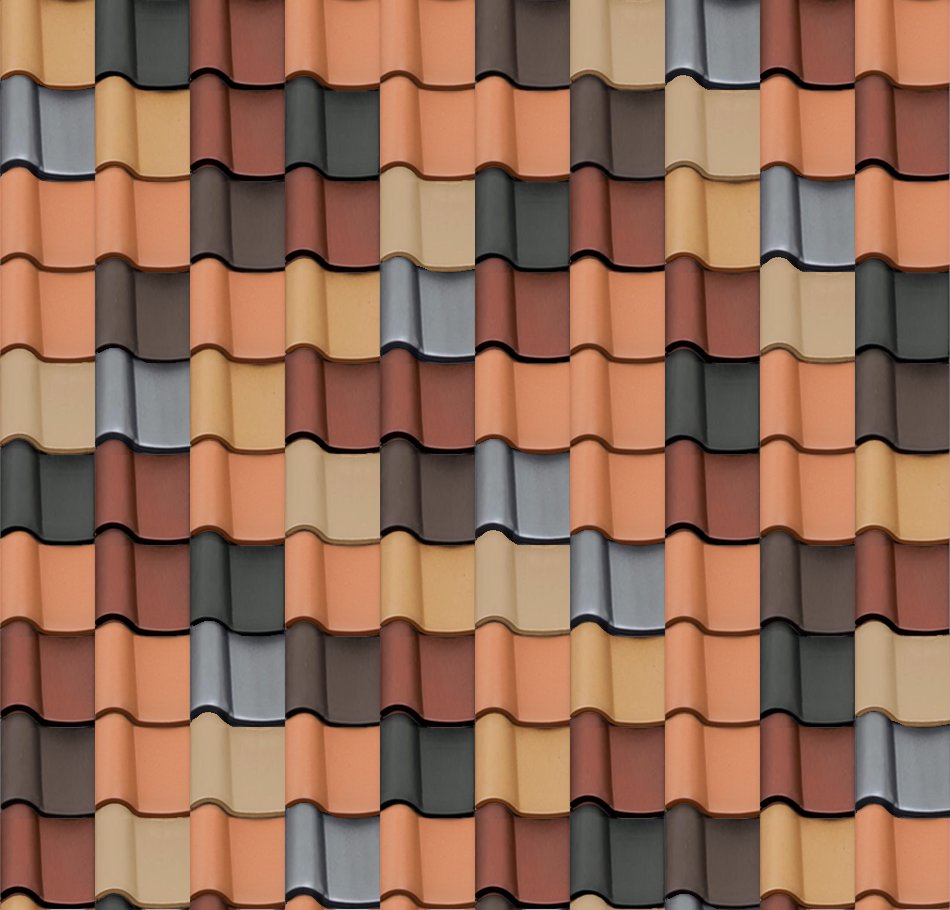

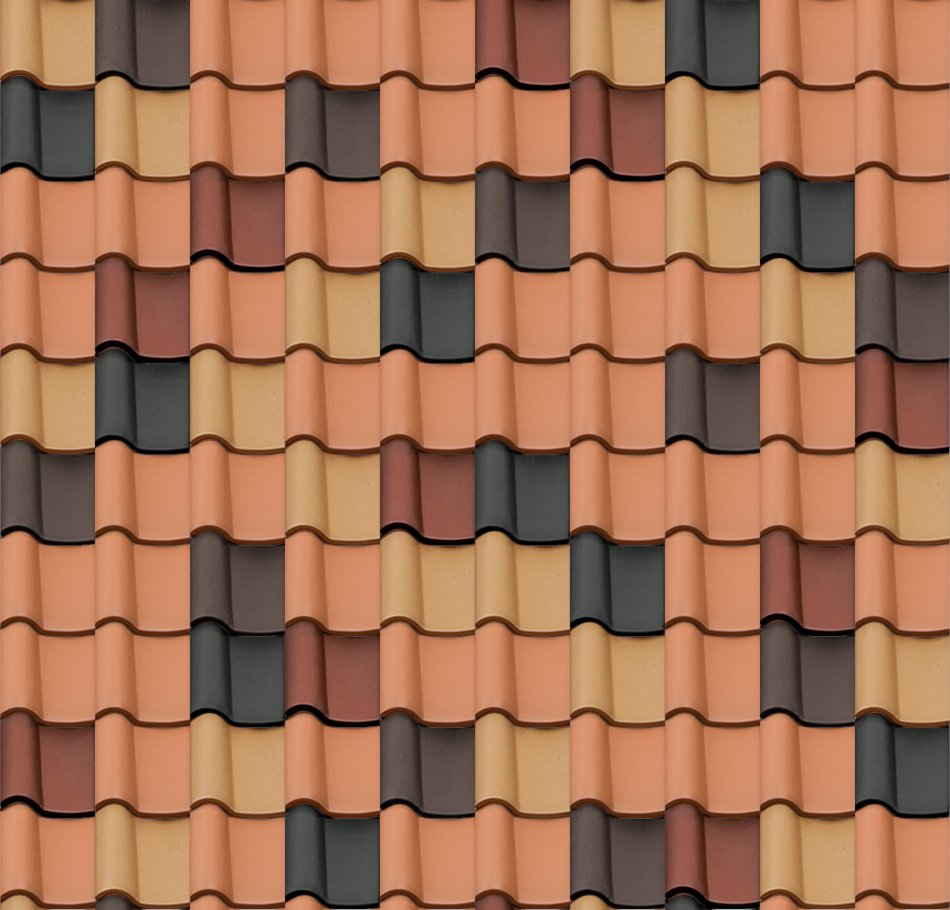

配色例画像

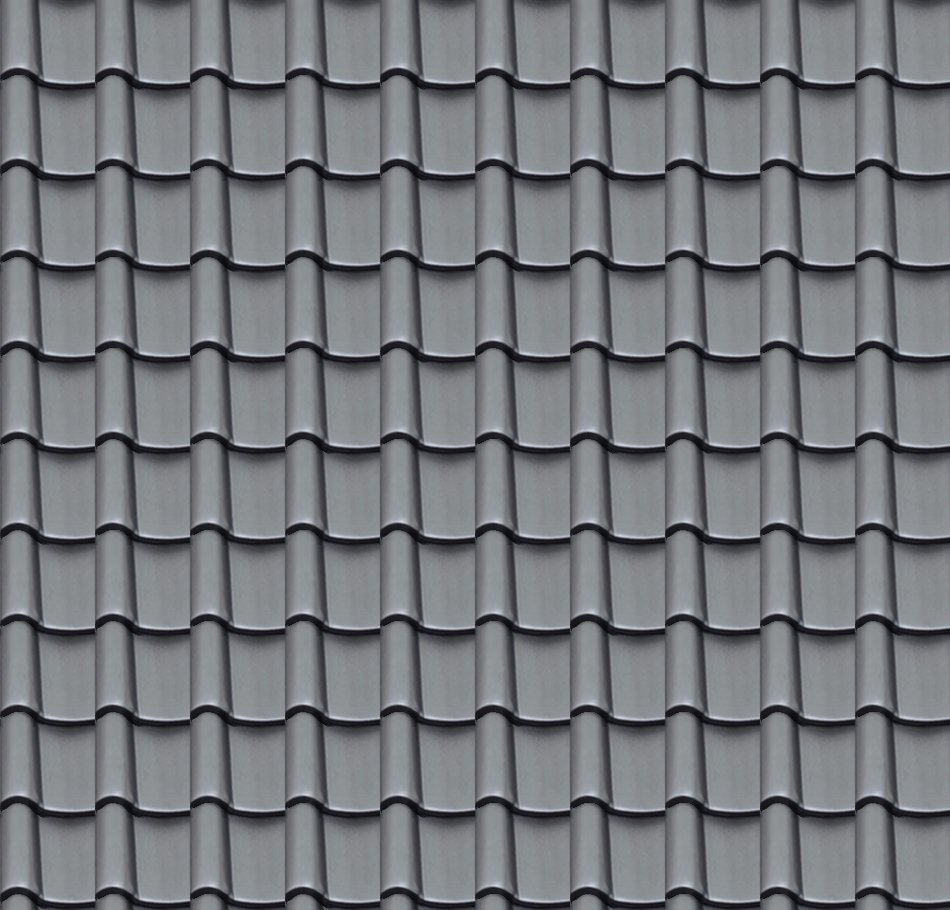

単色葺き
7種類 (0.8MB)

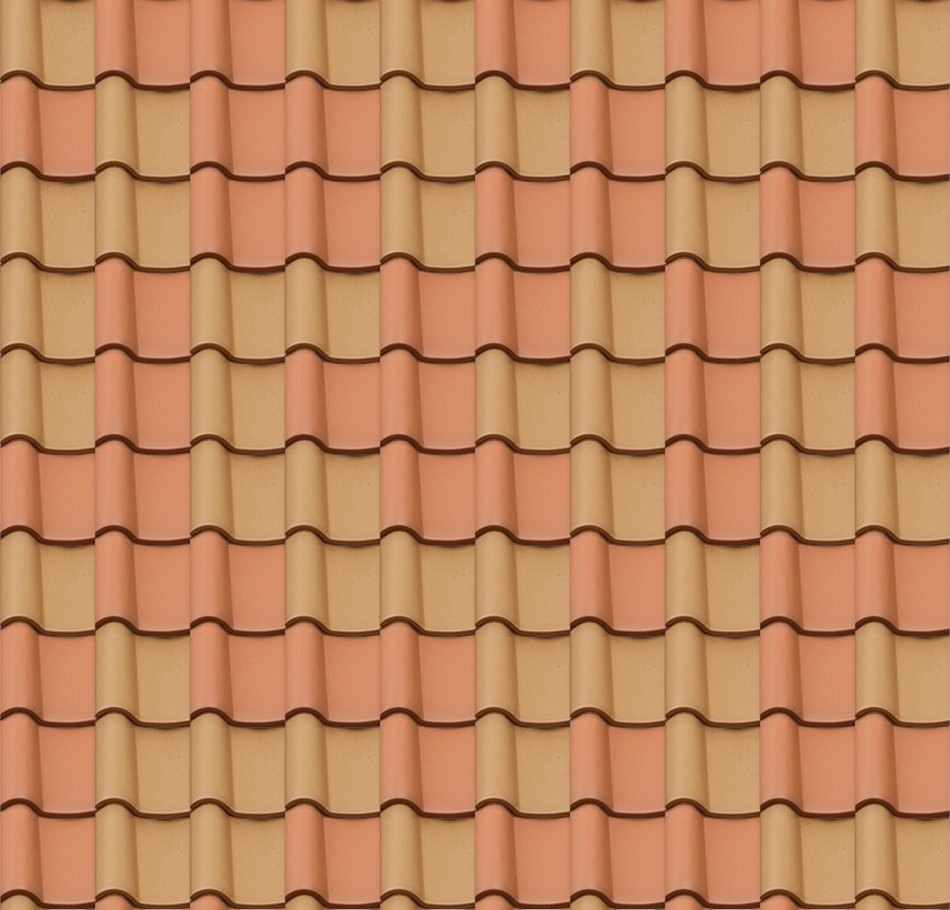

2色葺き
189種類 (21.6MB)

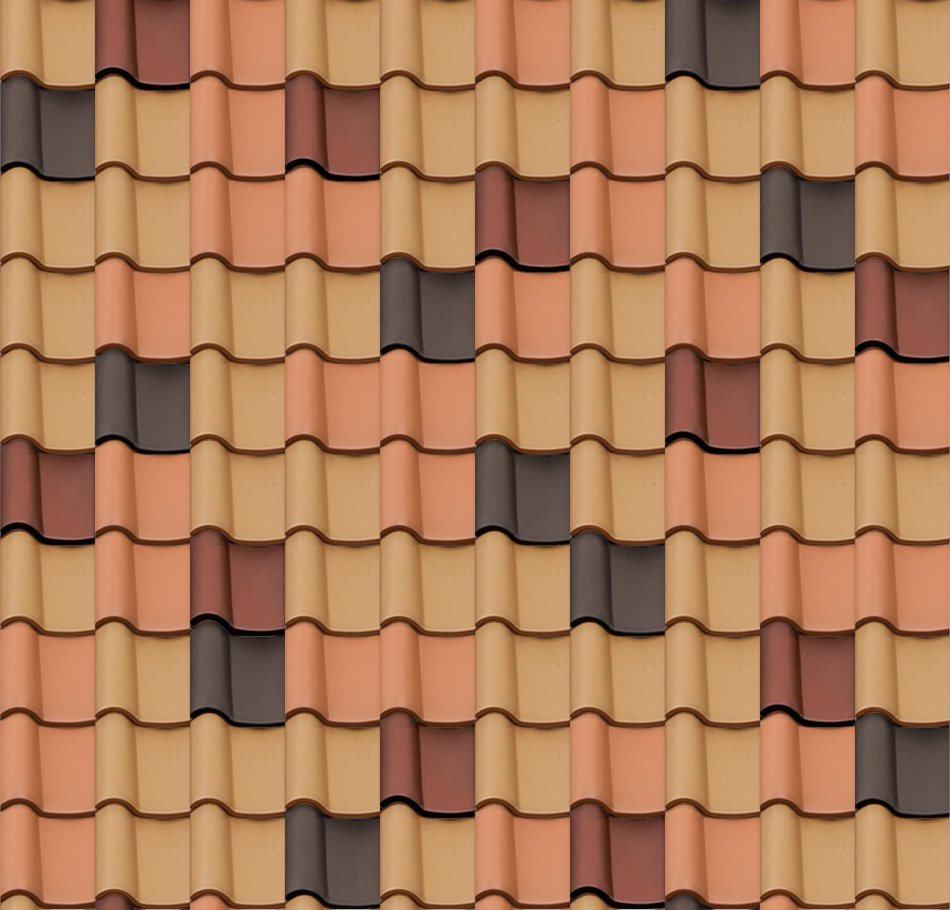

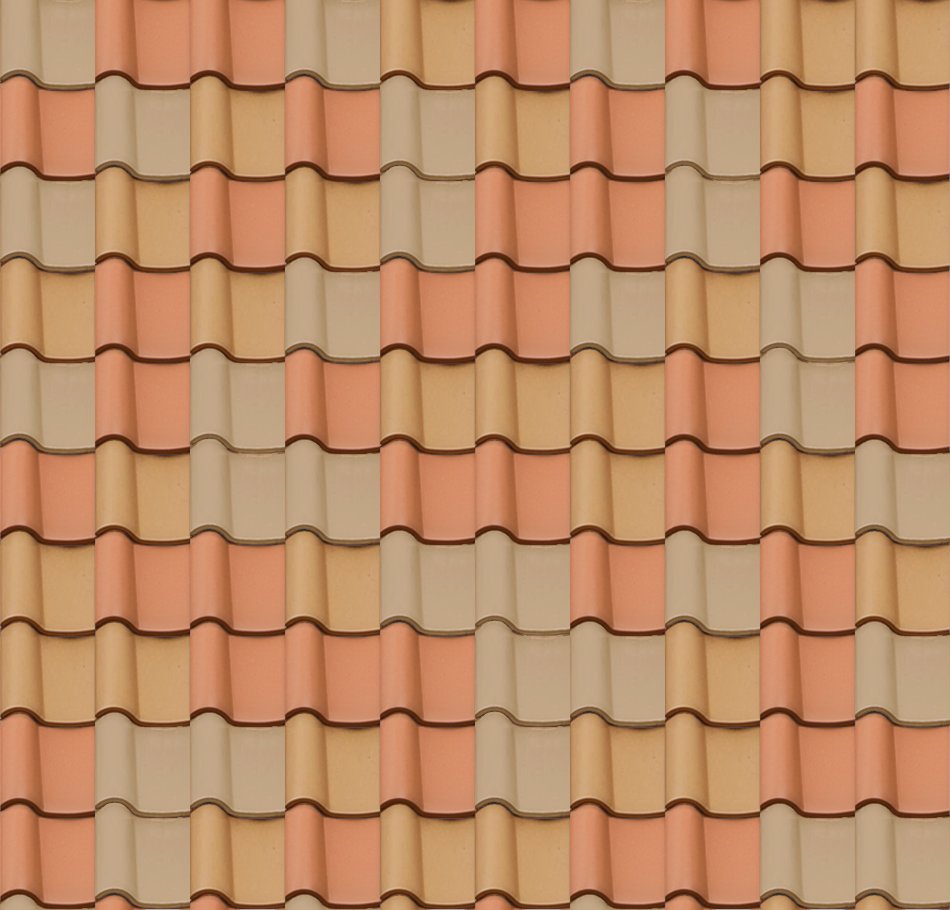

3色葺き
1,260種類 (148MB)

4色葺き
2,940種類 (350MB)

5色葺き
2,646種類 (318MB)

6色葺き
882種類 (106MB)

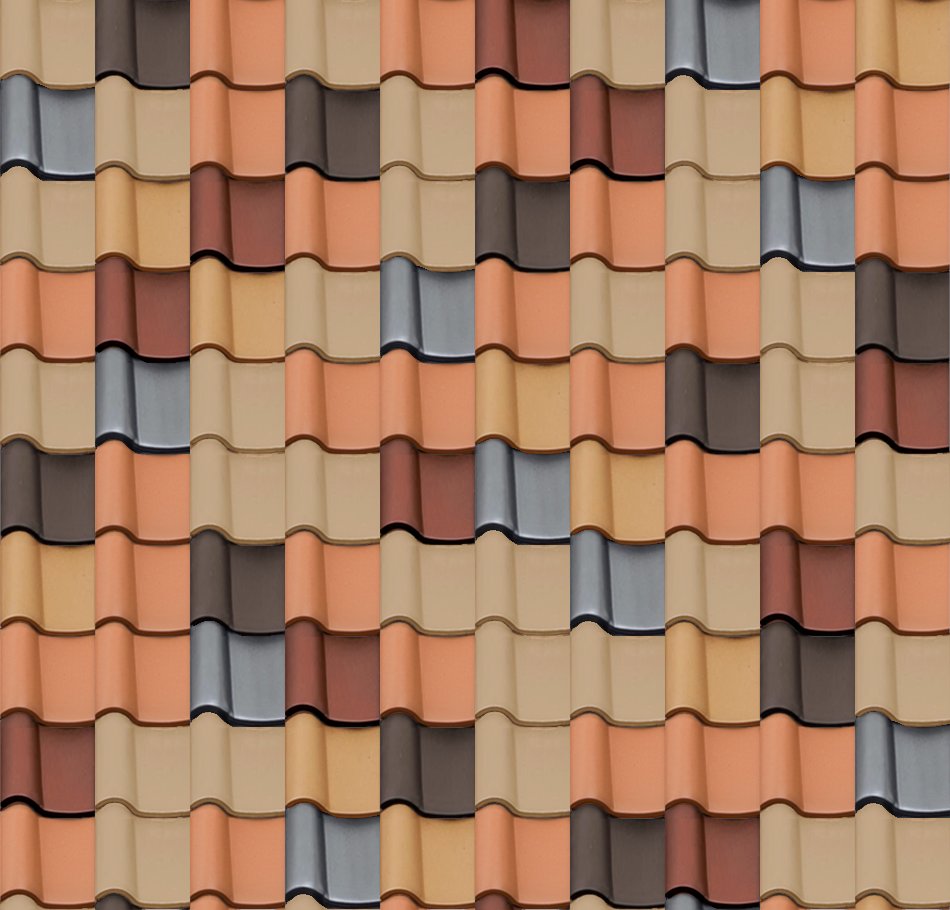

7色葺き
84種類 (10.2MB)

※配色例は、PC上で生成したシミュレーション画像(近似色)になります。
マークをクリックしてダウンロードが可能です。

主要諸元

全長 320㎜ (±4㎜)
全幅 310㎜ (±4㎜)
働き長さ 252㎜
働き幅 262㎜ (±2㎜)
重量 3㎏/枚 (44.5㎏/㎡)
葺き枚数 49枚/坪

特殊役物対応一覧

縦桟工法

×

片流れ屋根

軒先唐草役物

×

カット瓦

×

標準屋根勾配と流れ長さ

勾配 3.5 4.0 4.5 5.0 6.0
長さ(m) 6 8 10 12 16

※この数値は保証値ではありません。設計に際しては、地域特性や建築物の形状等に留意してください。

物性概要

曲げ破壊荷重 平均1960N以上
吸水率 平均10%以下
凍害試験 25回の繰り返しで異常なし
耐薬品性能 異常なし

※上記製品性能値は試験結果であり、保証値ではありません。
※平成22年度島根県産業技術センター試験データーに基づく年間平均値です。
